Opis proizvoda

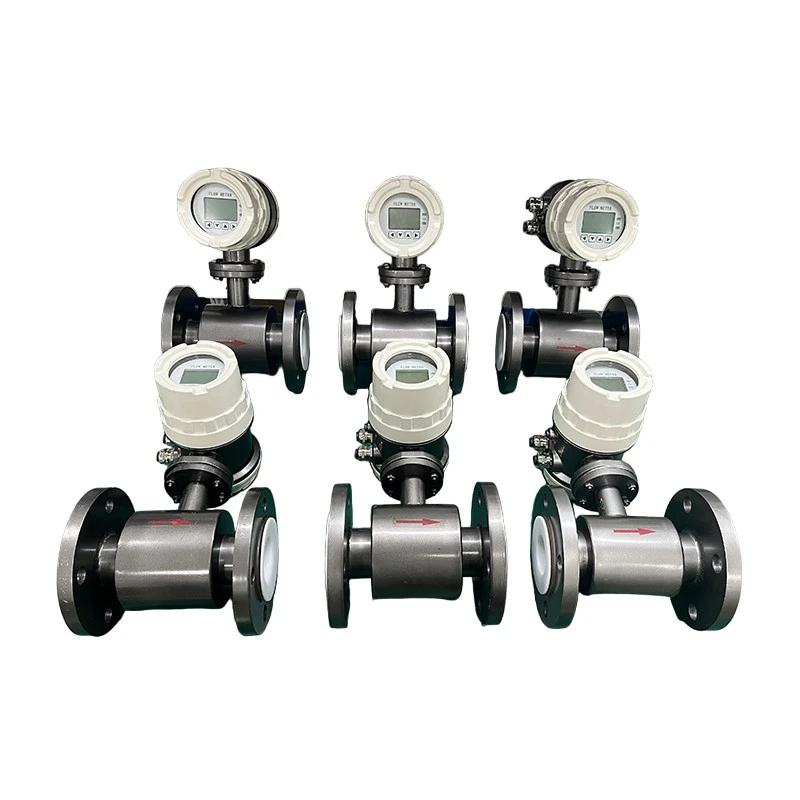

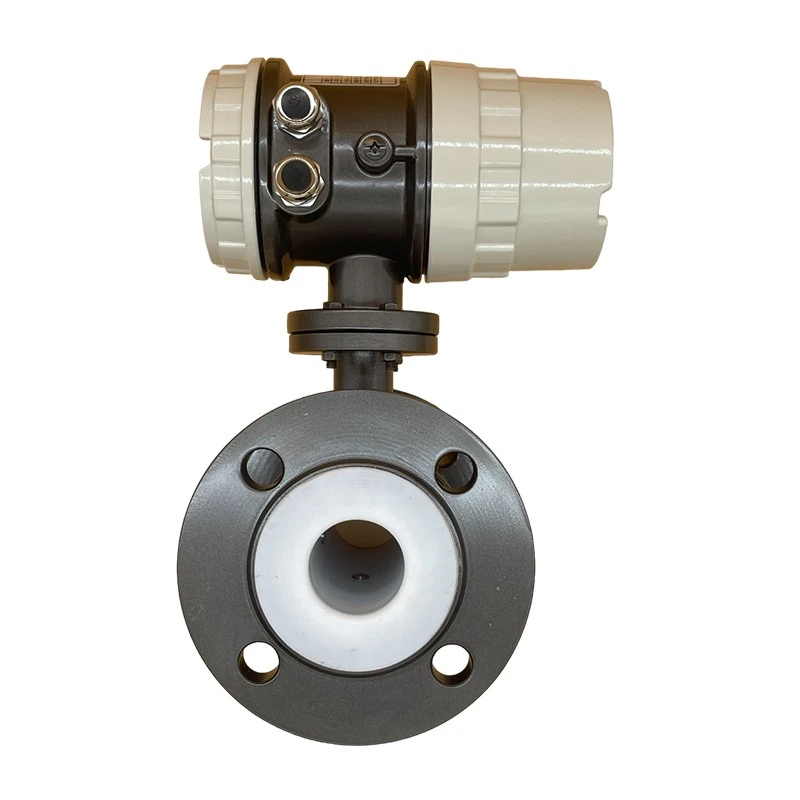

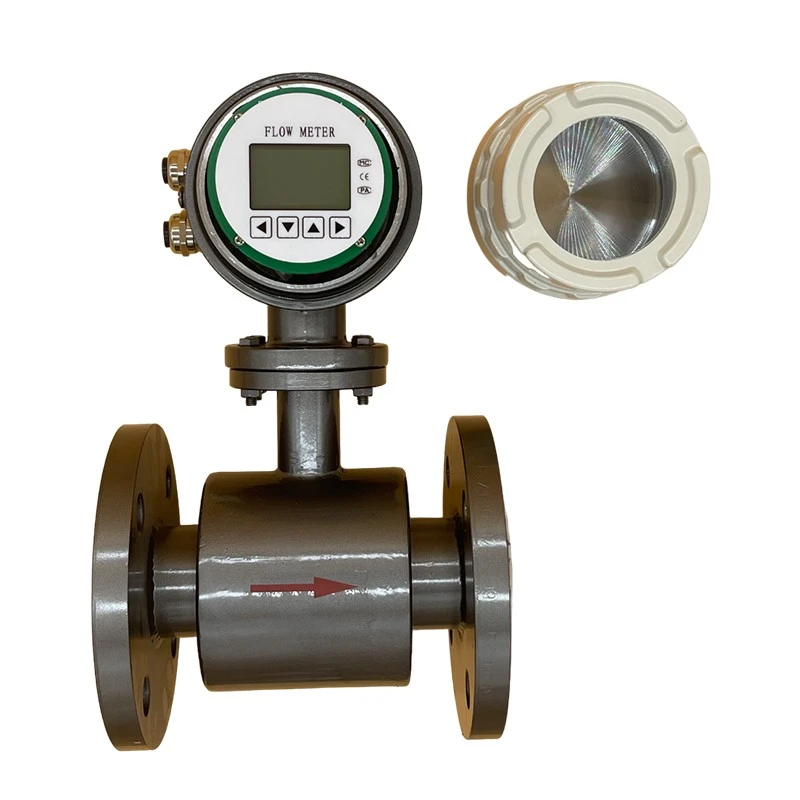

Elektromagnetski merač protoka serije TSF82 je ekonomičan i praktičan inteligentni elektromagnetski merač protoka sa stabilnim performansama, pogodan za precizno i stabilno merenje trenutnog protoka, kumulativnog protoka i brzine protoka provodljivih tečnosti i mulja u zatvorenim cevovodima, kao što su čista voda, kanalizacija , voda za domaćinstvo, sirova voda, razne kiseline, alkalije, rastvori soli, blato, kaša, pulpa i tečnosti vezane za hranu. Široko se koristi u industrijama kao što su metalurgija, proizvodnja papira, tretman vode, hemijska, laka industrija, tekstil, hrana i piće, ugostiteljstvo, poljoprivredno navodnjavanje, hidroelektrane, naftna polja, energetika i rudarstvo.
Karakteristike
- Višestruke metode pobude i pobudne struje;
- Višestruki AC i DC režimi napajanja od 220V i 24V;
- Kineski način prikaza, prilagodljiv za druge jezike kao što su engleski, japanski, korejski, itd;
- Raspon mjerenja brzine protoka: 0.1-15 metara/sekundi, rezolucija brzine protoka: 1 milimetar/sekundi;
- Tri kumulativna ukupna iznosa mogu se zabilježiti odvojeno: unaprijed ukupan iznos, povratni ukupni iznos i zbirni ukupni iznos;
- Alarmi kvarova kao što su alarmi gornje i donje granice protoka, alarmi kontrole zračnog prometa, itd;
- Višestruki izlazi kao što su frekvencija, impuls, 0-10mA/4-20mA struja, RS485 komunikacija, itd;
- Standardni MODBUS (RTU) protokol, prilagodljiv za BACnet, MP i druge protokole;
- Gornji računar može kalibrirati i ispitivati različite podatke pretvarača i izvoziti historijske podatke;
- Prilagodljive bežične metode kao što su GPRS i WiFi za daljinski prijenos podataka;
- Prilagodljiva kućišta na baterije, solarne energije i protueksplozivna kućišta;
- Prilagodljiva komunikacija sa električnim aktuatorima vodenih ventila za upotrebu kao ventili za kontrolu protoka.
Tehnički parametri

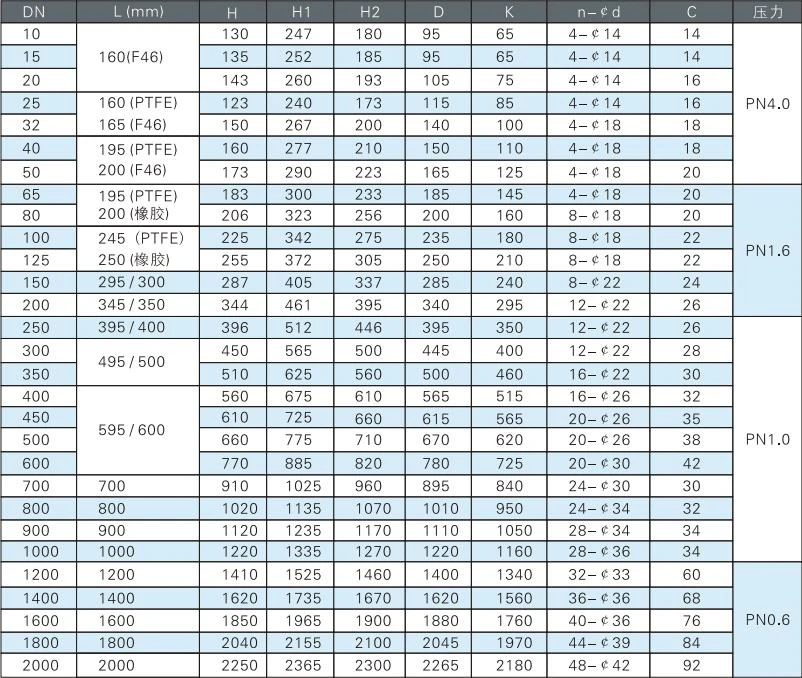

| Nazivni prečnik | DN10, 15, 20,25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600……..1800 | Opseg efektivnog mjerenja protoka | {{0}}.3m/s do 10m/s (preciznost od 0,5 nivoa) |
| Nominalni pritisak | {{0}}.6, 1.0, 1.6, 2.5, 4.0 MPa | Napajanje | 18-36VDC ili 85-265VAC, snaga manja od 8W |
| Procesna veza | prirubnički priključak, standard prirubnice GB/T9119-2000 | Izlaz | 4-20mA, frekvencijski izlaz (0-10KHZ), impulsni ekvivalent |

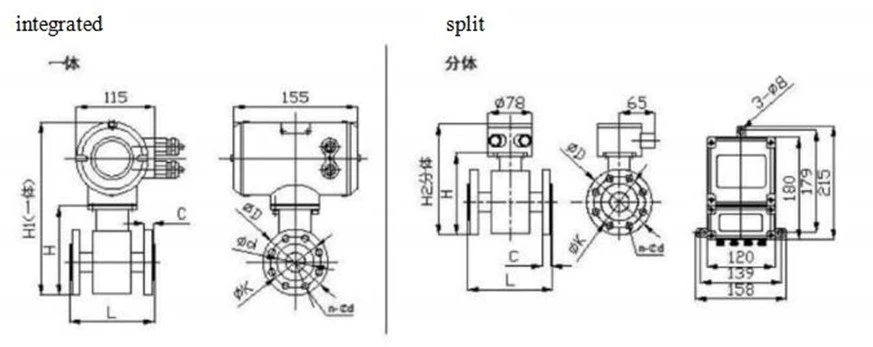

| Strukturni oblici | integrisani tip (IP65), split tip (IP65 i IP68) | Metode ekscitacije | Tri amplituda niskofrekventne pravougaone pobude talasa i visokofrekventne pobude |
| Materijali za obloge | politetrafluoroheksen PTFE (veći ili jednak DN25 ili veći), hloroprenska guma (veći ili jednak DN65 ili više), F46, poliuretan | Struja pobude | 160mA |
| Materijali za elektrode | platina, kalaj, Hastelloy, titanijum, 316L, volfram karbid | Minimalna provodljivost potrebnog medija | Veće ili jednako 0.5 μ s/cm2 |
| Materijal mjerne cijevi | 304 nerđajući čelik | Električni interfejs | M18 × 1.5 |
| Materijali omotača i prirubnica | ugljični čelik (standard), nehrđajući čelik (nestandardno prilagođavanje) | Nivo zaštite | IP65 (jednostruki, podijeljeni), IP68 (split tip) |
| Temperatura fluida | Manji ili jednak 180 stepeni | Metoda uzemljenja | Prsten za uzemljenje (korisnički specificira) ili elektroda za uzemljenje, uzemljenje cjevovoda |
| Znak otporan na eksploziju | nije otporan na eksploziju | Način prikaza | Rezolucija ekrana FSTN mod 128 × 64 |
| Nivo tačnosti | {{0}}.5 nivo (unutar raspona od 0,3m/s do 10m/s) | Vrijeme nestanka struje za skladištenje podataka | Memorija nestanka struje EEPROM, postavljeni parametri i podaci o akumulaciji protoka se trajno ne gube nakon nestanka struje |
| Ponovljivost | 0.15% | Srednje vrijeme između kvarova | MTBF=30000h |
| Mjerljivi opseg protoka | 0.05m/s-12m/s |
 |
|
Opis funkcionalnih karakteristika
Funkcija zaštite od groma usvaja sklop dizajna zaštite od groma, efikasan krug protiv smetnji i pogodan je za različita oštra okruženja
Korekcija nulte tačke senzora i automatska kalibracija nule pogledajte uputstvo za upotrebu
Funkcija samodijagnoze kvara i alarmni prompt mogu precizno otkriti greške u krugu pobude senzora, krugu signala elektrode, pretvaraču, itd., i prikazati alarme
Funkcija detekcije prazne i pune cijevi usvaja kapacitivnu tehnologiju za tehnologiju detekcije prazne i pune cijevi
Funkcija dvosmjernog mjerenja trenutnog i kumulativnog protoka može precizno izmjeriti brzinu protoka naprijed i nazad
Funkcija podešavanja smjera protoka online može se naći u uputama za uporabu
Dostupne su višestruke jedinice protoka, m3/h, l/h, kg/h, t/h, m3/ml/m,
Funkcija podešavanja vremena prigušenja može se naći u uputama za upotrebu
Funkcija prekidanja malog signala može se naći u uputama za upotrebu
Više metoda izlaza: 16-bitna digitalna strujna petlja 4-20mA izlaz, 0-5KHz frekvencijski izlaz, impulsni ekvivalentni izlaz
Funkcija online kalibracije izlaza može se naći u uputama za upotrebu
Funkcija resetiranja kumulativne količine nalazi se u uputama za uporabu
Funkcija kumulativnog prethodnog podešavanja može se naći u uputstvu za upotrebu
Funkcije podešavanja frekvencije višestruke pobude 6,25 Hz, 12,5 Hz, 25 Hz
Široki opseg napajanja DC: 18V~36V i AC: 85V~265V
